उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Friendship Machinery
प्रमाणन: CE, ISO
मॉडल संख्या: WM1515-WM6060
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Customized
पैकेजिंग विवरण: लकड़ी के बक्से, मानक समुद्र पैकिंग
प्रसव के समय: 20 से 30 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 5-30 सेट
नाम: |
पाइप वेल्डिंग मैनिपुलेटर |
लंबवत आघात: |
1500 मिमी-6000 मिमी |
क्षैतिज आघात: |
1500 मिमी-6000 मिमी |
उठाने की गति: |
0.3m/min से 0.9m/min तक |
लोडिंग क्षमता समाप्त करें: |
100 किग्रा-300 किग्रा |
रोटरी तरीका: |
मैनुअल या ऑटो |
नाम: |
पाइप वेल्डिंग मैनिपुलेटर |
लंबवत आघात: |
1500 मिमी-6000 मिमी |
क्षैतिज आघात: |
1500 मिमी-6000 मिमी |
उठाने की गति: |
0.3m/min से 0.9m/min तक |
लोडिंग क्षमता समाप्त करें: |
100 किग्रा-300 किग्रा |
रोटरी तरीका: |
मैनुअल या ऑटो |

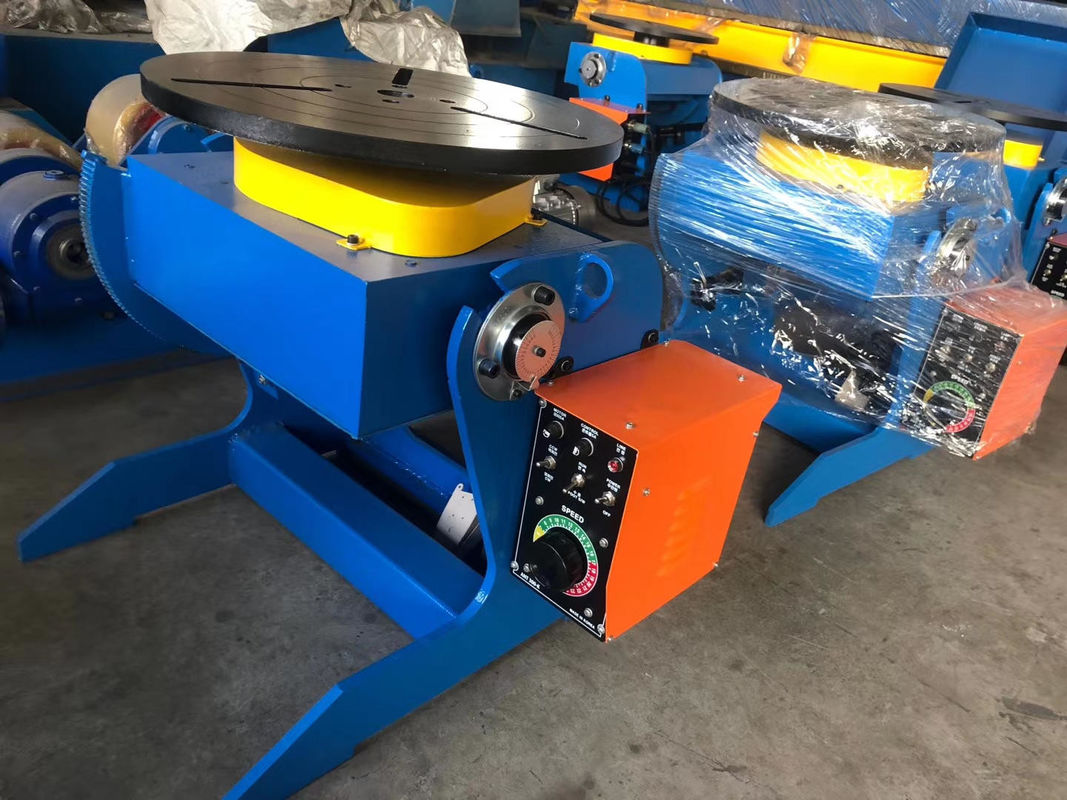

पाइप वेल्डिंग पोजिशनर
1.मैंपरिचय
स्वचालित वेल्डिंग केंद्र में मुख्य रूप से वेल्डिंग मैनिपुलेटर, वेल्डिंग रोटर/वेल्डिंग पोजिशनर और वेल्डिंग स्रोत शामिल हैं।मुट्ठी वेल्डिंग रोटेटर पर टुकड़ा बनाने के लिए और वेल्डिंग रोटेटर बारी करने के लिए काम-टुकड़ा प्रक्रिया आवश्यकताओं द्वारा वेल्ड करने के लिए रहने के लिए बनाने के लिए है. फिर वेल्डिंग मशाल वेल्डिंग manipulator के आंदोलन के प्रकार के माध्यम से एक निश्चित वेल्डिंग स्थिति के लिए समायोजित करते हैं।वेल्डिंग मशीन शुरू करें और स्वचालित वेल्डिंग का एहसास करने के लिए वेल्डिंग रोटेटर द्वारा वर्कपीस को घुमाएं.
2. तकनीकी मापदंड
| मॉडल | लोड क्षमता | घूर्णन गति | झुकाव की डिग्री |
कार्य तालिका आकार |
मोटर | |
| घुमावदार | झुकाव | |||||
| WP-1 | 1 टन | 0.05-0.5rpm | 0-120° | Φ1200 मिमी | 1.1kw | 1.5kw |
| WP-2 | 2 टन | 0.05-0.5rpm | 0-120° | Φ1400 मिमी | 1.1kw | 1.5kw |
| WP-3 | 3 टन | 0.05-0.5rpm | 0-120° | Φ1400 मिमी | 1.5kw | 2.2kw |
| WP-5 | 5 टन | 0.05-0.5rpm | 0-120° | Φ1500 मिमी | 2.2kw | 3 किलोवाट |
| WP-10 | 10 टन | 0.02-0.2rpm | 0-120° | Φ2000 मिमी | 3 किलोवाट | 5.5kw |
| WP-15 | 15 टन | 0.015-0.15rpm | 0-120° | Φ2200 मिमी | 3 किलोवाट | 5.5kw |
| WP-20 | 20 टन | 0.015-0.15rpm | 0-120° | Φ2300 मिमी | 4 किलोवाट | 7.5kw |
| WP-30 | 30 टन | 0.015-0.15rpm | 0-120° | Φ2500 मिमी | 7.5kw | 11 किलोवाट |
| WP-40 | 40 टन | 0.015-0.15rpm | 0-120° | Φ2500 मिमी | 11 किलोवाट | 11 किलोवाट |
| WP-50 | 50 टन | 0.015-0.15rpm | 0-120° | Φ3000 मिमी | 11 किलोवाट | 15 किलोवाट |
| WP-100 | 100 टन | 0.015-0.15rpm | 0-120° | Φ4000 मिमी | 15 किलोवाट | 18.5kw |
