उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Friendship Machinery
प्रमाणन: CE, ISO
मॉडल संख्या: जीएसडी-4000
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Customized
पैकेजिंग विवरण: लकड़ी के बक्से, मानक समुद्र पैकिंग
प्रसव के समय: 20 से 30 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 5-30 सेट
मशीन की चौड़ाई: |
4000 मिमी (अनुकूलित स्वीकार्य) |
प्रभावी काटने की चौड़ाई: |
3000 मिमी (अनुकूलित स्वीकार्य) |
रेल की लंबाई: |
14000 मिमी (अनुकूलित स्वीकार्य) |
प्रभावी काटने की लंबाई: |
12000 मिमी (अनुकूलित स्वीकार्य) |
निष्क्रिय गति: |
4000-10000 मिमी/मिनट |
काटने की सतह की कठोरता: |
Ra≤50μm |
समर्थन सॉफ्टवेयर: |
ऑटोकैड/सॉलिडवर्क्स/सीएएक्सए आदि |
मशीन की चौड़ाई: |
4000 मिमी (अनुकूलित स्वीकार्य) |
प्रभावी काटने की चौड़ाई: |
3000 मिमी (अनुकूलित स्वीकार्य) |
रेल की लंबाई: |
14000 मिमी (अनुकूलित स्वीकार्य) |
प्रभावी काटने की लंबाई: |
12000 मिमी (अनुकूलित स्वीकार्य) |
निष्क्रिय गति: |
4000-10000 मिमी/मिनट |
काटने की सतह की कठोरता: |
Ra≤50μm |
समर्थन सॉफ्टवेयर: |
ऑटोकैड/सॉलिडवर्क्स/सीएएक्सए आदि |

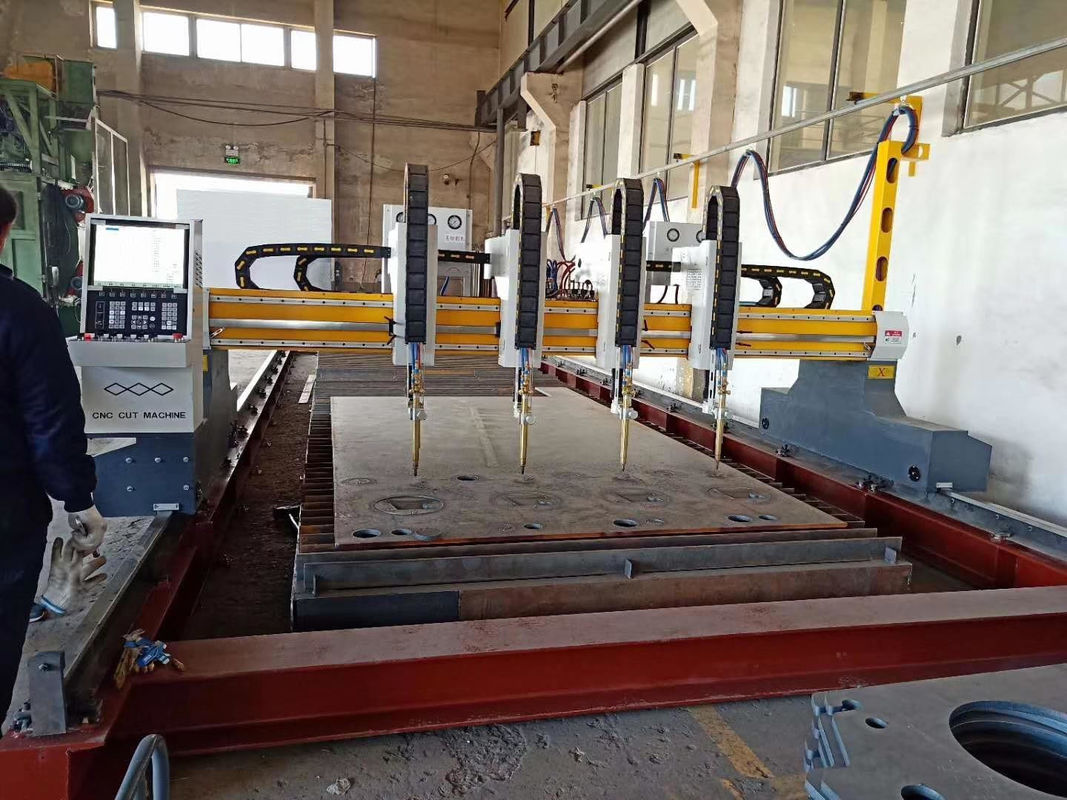

GSD-4000 सीएनसी प्लाज्मा और लौ काटने की मशीन
1. तकनीकी मापदंड
| नहीं. | पद | विनिर्देश |
| 1 | मशीन की चौड़ाई | 4000 मिमी (अनुकूलित स्वीकार्य) |
| 2 | प्रभावी काटने की चौड़ाई | 3000 मिमी (अनुकूलित स्वीकार्य) |
| 3 | रेल की लंबाई | 14000 मिमी (अनुकूलित स्वीकार्य) |
| 4 | प्रभावी काटने की लंबाई | 12000 मिमी (अनुकूलित स्वीकार्य) |
| 5 | प्लाज्मा काटने वाली मशाल | प्लाज्मा शक्ति क्षमता पर निर्भर करता है |
| 6 | प्लाज्मा शक्ति | 1 सेट |
| 7 | आर्क दबाव ऊंचाई नियंत्रक | 1 सेट |
| 8 | सीएनसी लौ काटने वाली मशाल | 1 सेट (6-80 मिमी काटने की मोटाई) |
| 9 | बहु पट्टी काटने वाली मशाल | 5 सेट (6-80 मिमी एकल टर्च के लिए काटने मोटाई) |
| 10 | नियंत्रण स्विच | कुछ |
| 11 | निष्क्रिय गति | 4000-10000 मिमी/मिनट |
| 12 | काटने की सतह की कठोरता | Ra≤50μm |
| 13 | ड्राइविंग विधि | डबल साइड ड्राइव (सर्वो मोटर) |
2.विन्यास सूची
| नहीं. | पद | ब्रांड |
| 1 | मुख्य ढांचा | एफएसएम, चीन |
| 2 | अनुदैर्ध्य मार्गदर्शक रेल | टोंगयोंग, चीन |
| 3 | क्षैतिज मार्गदर्शक रेल | काइयाडे, चीन |
| 4 | नियंत्रण प्रणाली | बीजिंग स्टार्ट या शंघाई जियाओडा, चीन |
| 5 | काटने वाली मशाल उठाने वाली डिवाइस | एफएसएम, चीन |
| 6 | सर्वो मोटर | पैनासोनिक, जापान |
| 7 | प्लैनेट गियर रिड्यूसर | झोंगडा, चीन |
| 8 | सोलेनोइड वाल्व | सीईएमई, इटली |
| 9 | प्लाज्मा बिजली स्रोत | हुआयुआन, चीनया हाइपरथर्म, संयुक्त राज्य अमेरिका |
| 10 | प्लाज्मा काटने वाली मशाल | हुआयुआन, चीन या हाइपरथर्म, संयुक्त राज्य अमेरिका |
| 11 | सीएनसी लौ काटने वाली मशाल | सियांगज़ेंग या लाइसेन, चीन |
| 12 | बहु पट्टी काटने की मशीन | सियांगज़ेंग या लाइसेन, चीन |
| 13 | आर्क दबाव ऊंचाई नियंत्रक | एचवाईडी या ऑनटाइम, चीन |
| 14 | पाइपलाइन | SAM, कोरिया |
| 15 | उच्च शक्ति वाला असर | एचआरबी, चीन |
| 16 | प्रोग्रामिंग सॉफ्टवेयर | स्टारकैम, चीन |
