उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Friendship Machinery
प्रमाणन: CE, ISO
मॉडल संख्या: HYJ-60
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Customized
पैकेजिंग विवरण: लकड़ी के बक्से, मानक समुद्र पैकिंग
प्रसव के समय: 20 से 30 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 5-30 सेट
- सीधा करने की गति: |
6.5 मी/मिनट |
- प्रेस रोलर सामग्री: |
42GrMo |
- चालित रोलर सामग्री: |
40 करोड़ की जालसाजी |
उत्पादन: |
एच बीम उत्पादन लाइन |
- चालित मोटर: |
5.5 kw |
- अधिकतम सिस्टम दबाव: |
14 एमपीए |
- सीधा करने की गति: |
6.5 मी/मिनट |
- प्रेस रोलर सामग्री: |
42GrMo |
- चालित रोलर सामग्री: |
40 करोड़ की जालसाजी |
उत्पादन: |
एच बीम उत्पादन लाइन |
- चालित मोटर: |
5.5 kw |
- अधिकतम सिस्टम दबाव: |
14 एमपीए |

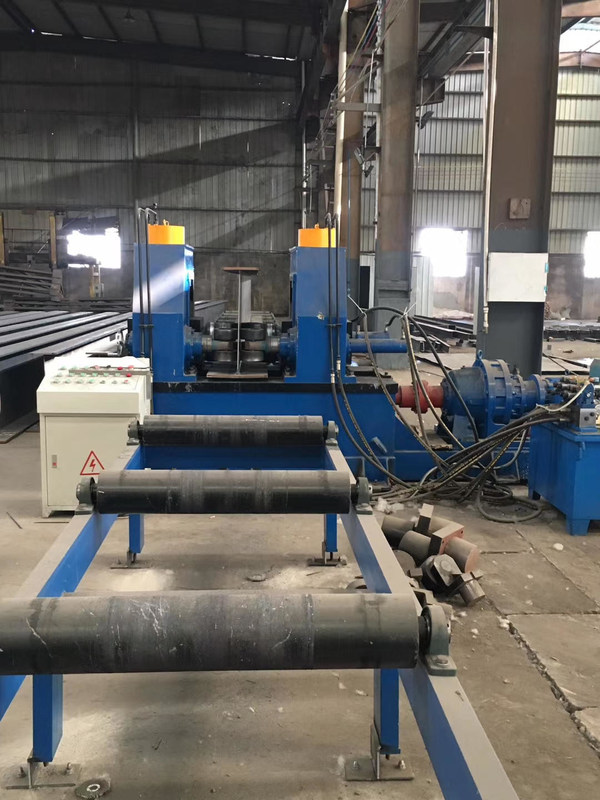

HYJ-60 H बीम फ्लैंज हाइड्रोलिक सीधी मशीन
1. तकनीकी मापदंड
● फ्लैंज की चौड़ाई: 200-800 मिमी
● फ्लैंज की अधिकतम मोटाईः 6-60 मिमी (केवल Q235 स्टील)
● वेब की न्यूनतम ऊँचाईः 200 मिमी (जब वेब की ऊँचाई 200-350 मिमी और फ्लैंज की मोटाई 16 मिमी से कम हो, तो सपाट करने वाले छोटे रोलर का उपयोग करें,जब मुख्य सीधी रोलर का उपयोग किया जाता है तो वेब ऊंचाई 350 मिमी से अधिक होनी चाहिए)
● संचालित प्रणाली:
- चालित मोटर और रिड्यूसर प्रकारः BWED-15KW-4P
- रेड्यूसर का ब्रांड: चांगझोउ वुनान, चीन
- सीधा करने की गति: 6.5 मीटर/मिनट
- प्रेस रोलर सामग्रीः 42GrMo
- चालित रोलर सामग्रीः 40Cr फोर्जिंग
● हाइड्रोलिक प्रणाली:
- संचालित मोटरः 5.5KW
- अधिकतम प्रणाली दबावः 14Mpa
- सामान्य कार्य दबाव: 10Mpa
- सिलेंडर स्लाइडर कनेक्टः गेंद और सॉकेट युग्मन
● मुख्य चालित शक्ति: 15 किलोवाट
● फ्लैंज की मोटाई और चौड़ाई के बीच संबंध (काम के टुकड़े की सामग्री Q235)
| टी | 12-14 | 14-20 | 20 से 24 | 26-30 | 30-35 | 40-50 | ५०-६० |
| W | 200-800 | 250-800 | 280-800 | 300-800 | ३५०-८०० | 400-800 | ६००-८०० |
| - चालित मोटर और घटक का प्रकार | BWED-15KW-4P |
| - कम करनेवाला ब्रांड | चंगझोउ वुनान, चीन |
| - सीधा करने की गति | 6.5m/min |
| - प्रेस रोलर सामग्री | 42GrMo |
| - चालित रोलर सामग्री | 40Cr फोर्जिंग |
| - चालित मोटर | 5.5KW |
| - अधिकतम सिस्टम दबाव | 14 एमपीए |
| - सामान्य कार्य दबाव | 10 एमपीए |
| - सिलेंडर स्लाइडर कनेक्ट | गेंद और सॉकेट युग्मन |
| ● मुख्य चालित शक्ति | 15 किलोवाट |
2प्रदर्शनऔर विशेषताएं
एच बीम हाइड्रोलिक सीधी मशीन का उपयोग एच बीम के फ्लैंज के सुधार के लिए किया जाता है। लीवर सिद्धांत और लोचदार वसूली के माध्यम से,यह I बीम या एच बीम के फ्लैंज को मोड़ता है जब बीम छेद से गुजरता है.
उपकरण में विद्युत मोटर, रिड्यूसर, ड्राइविंग व्हील सुधार उपकरण, पहल लिफ्ट सिलेंडर, पूर्व, मेनफ्रेम, स्टैंड, हाइड्रोलिक सिस्टम,पेंडुलम प्रकार का आगे/पीछे उठाने वाला रोलर रैक और विद्युत नियंत्रण प्रणालीसुधार तंत्र कॉम्पैक्ट, ठोस और संचालित करने में आसान है।
