उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Friendship Machinery
प्रमाणन: CE, ISO
मॉडल संख्या: DBDH-1500
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Customized
पैकेजिंग विवरण: लकड़ी के बक्से, मानक समुद्र पैकिंग
प्रसव के समय: 20 से 30 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 5-30 सेट
वेब ऊंचाई: |
300-1500 मिमी |
वेब मोटाई: |
5-16 मिमी |
निकला हुआ किनारा चौड़ाई: |
150-500 मिमी |
निकला हुआ मोटा किनारा: |
5-32 मिमी |
बीम की लंबाई: |
4000-15000 मिमी |
अधिकतम बीम वजन: |
≤8 ° |
वेब ऊंचाई: |
300-1500 मिमी |
वेब मोटाई: |
5-16 मिमी |
निकला हुआ किनारा चौड़ाई: |
150-500 मिमी |
निकला हुआ मोटा किनारा: |
5-32 मिमी |
बीम की लंबाई: |
4000-15000 मिमी |
अधिकतम बीम वजन: |
≤8 ° |

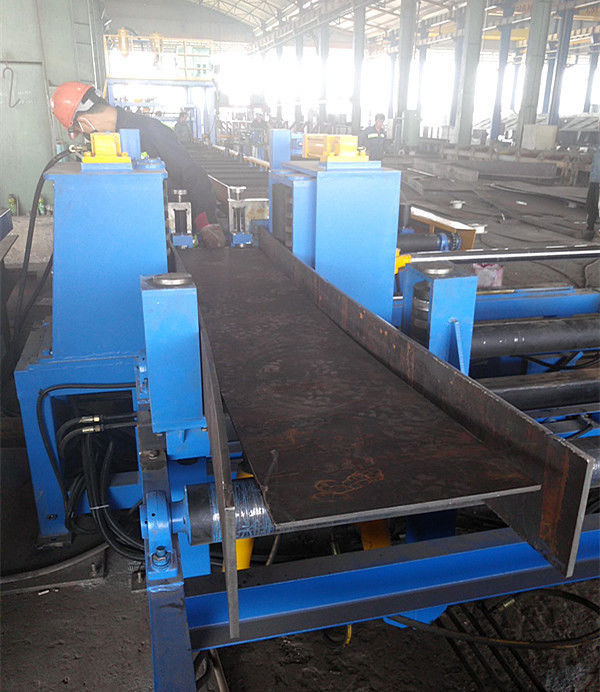

DBDH-1500 अंत संयोजन मशीन
1. परिचय
अंतों को इकट्ठा करने वाली मशीन H आकार में विनिर्देश पर प्लेटों को इकट्ठा करेगी, और अंत में बनाने वाली स्पॉट वेल्डिंग करेगी। अंतों को इकट्ठा करने वाली मशीन मुख्य मशीन, रोलर कन्वेयर से बनी है,हाइड्रोलिक प्रणाली और विद्युत नियंत्रण प्रणाली.
मुख्य मशीन में वेब एलिवेशन तंत्र, अंत संरेखण उपकरण और कन्वेयर ट्रांसमिशन तंत्र शामिल हैं। सभी आंदोलन हाइड्रोलिक सिस्टम ड्राइविंग का उपयोग करते हैं।
रोलर कन्वेयर को मोटर द्वारा घुमाया जाता है, फिर वर्कपीस को मेजबान मशीन में चलाया जाता है।रोलर के दोनों ओर हाइड्रोलिक पलटने तंत्र हैं जो रोलर के दोनों ओर चुंबकीय गाइड पहिया पर फ्लैंज प्लेटों को चालू और अवशोषित कर सकते हैं, ताकि यह खड़े फ्लैंज प्लेट के दोनों पक्षों को केंद्र फ्लैटवाइज वेब प्लेट के साथ एच आकार का बना सके।
2. तकनीकीमापदंड
● जाल की ऊंचाई: 300-1500 मिमी
● वेब की मोटाई: 5-16 मिमी
● फ्लैंज की चौड़ाई: 150-500 मिमी
● फ्लैंज की मोटाई: 5-32 मिमी
● बीम की लंबाईः 4000-15000 मिमी
● अधिकतम बीम वजनः 4000 किलोग्राम
● क्रॉस सेक्शन बहाव कोणः ≤8°
| ● वेब की ऊंचाई | 300-1500 मिमी |
| ● वेब की मोटाई | 5-16 मिमी |
| ● फ्लैंज की चौड़ाई | 150-500 मिमी |
| ● फ्लैंज की मोटाई | 5-32 मिमी |
| ● बीम की लंबाई | 4000-15000 मिमी |
| ● अधिकतम बीम वजन | 4000 किलो |
| ● क्रॉस सेक्शन बहाव कोण | ≤8° |
3.आपूर्ति की सीमा
● मुख्य मशीन: 1 सेट
● रोलर कन्वेयरः 3.4 मीटर * 4 पीसी
● साइड ओवरलिंक डिवाइस: फ्रंट/बैक साइड ओवरलिंक फ्रेम, चुंबकीय पहिया
● हाइड्रोलिक प्रणाली: हाइड्रोलिक पंप स्टेशन, हाइड्रोलिक सिलेंडर और तेल पाइप
● विद्युत नियंत्रण प्रणाली: विद्युत नियंत्रण बॉक्स
● नोट: CO2 वेल्डर खरीदार द्वारा प्रदान किया जाता है और मैन्युअल रूप से इकट्ठा किया जाता है
